i1系列智能配电仪表为单相配电仪表，应用于三相平衡系统或者单相系统，满足用户的高性价比要求，能够实现所有单相测量功能，包括电流，电压，功率，功率因数，频率，电能等，还可以选择电气火灾漏电检测功能，也可以选择2路外置电源的DI开关量输入；RS485接口，标准MODBUS-RTU通讯协议；i1系列外形紧凑（面板尺寸48mm x 48mm），双按键操作简洁，双行高亮度长寿命低功耗LED显示多种电参数。
|
测量功能
-
单相电流I
-
单相电压U
-
单相功率：有功功率P、无功功率Q、视在功率S
-
电能：双向有功电度、双向无功电度
-
其它：功率因素、频率
通讯
-
采用国际流行的现场总线协议，MODBUS-RTU 通讯规约。
-
串行通讯口RS485接线方式，最大通讯距离1200m，每条双绞线可接32台设备。
-
本机通讯地址（1~247）和波特率（1200~38400）可由面板按键或上位机设定。 | |
|
人机界面及参数设定
-
简洁的双键操作方式
-
系统参数有密码保护功能
-
LED显示，高亮度、寿命长、功耗低、可选LCD显示
-
所有的操作也可以由上位机通过通讯设定
-
系统参数包括通讯地址，波特率，PT变比，CT变比，开关量输出方式等
-
·所有系统参数以及电度数据在失电情况下可保持20年
| |
|
信号范围 |
|
输入电压 |
|
输入电流 |
|
|
额 定 值： |
100V或400VAC，允许25%的超限 |
额 定 值： |
5A，允许20%的超限 |
|
过 载： |
2倍额定值（连续） |
过 载： |
2倍额定值（连续） |
|
测量形式： |
True-RMS |
|
100A/1秒（不循环） |
|
负 荷： |
小于0.2VA |
测量形式： |
True-RMS |
| |
|
负 荷： |
小于0.2VA |
| |
|
频率范围： |
45-65Hz |
|
开关量输入 |
|
|
|
|
光电隔离： |
4KV |
|
|
|
输入形式： |
干接点 |
|
|
|
电 源： |
内部24V |
|
|
|
| |
|
|
电磁兼容及安全性 |
|
|
抗高频干扰： |
IEC 60255-22-1: 3级（1MHz，2.5kV共模及差模） |
|
抗静电放电： |
IEC 60255-22-2: 4级（±8kV接触放电） |
|
抗工频磁场干扰： |
IEC 1000-4-8: 5级（100A/m） |
|
抗辐射电磁场干扰： |
IEC 60255-22-3: 3级（10V/m） |
|
抗快速瞬变干扰： |
IEC 60255-22-4: 4级（2.5kHz&5kHz,±4kV） |
|
绝缘电阻： |
参照IEC 255-5(500VDC, 2000MΩ) |
|
介质强度： |
参照IEC255-5及ANSI/IEEE C37.90 (2kV, 60Hz, 1min) |
|
浪涌耐受能力： |
参照IEC255-2及255-4, 3级 (快速瞬变共模2.5kV, 差模1kV) |
| |
参照IEC 255-4及ANSI/IEEE C 37.90.1(2.5kV, 1MHz, 400/s, 2s, R1=200Ω） |
|
静电放电： |
参照 IEC 801.2, 4级(15kV, 150pF, 150Ω) |
|
冲击电压： |
参照 IEC 255-5 0.5 J 5kV(5kV, 1.2 x 50μs, 0.5J, R1=500Ω 共模和差模) |
|
电流耐受： |
参照ANSI/IEEE C37.90 (40x 额定电流, 2s, 80x 额定电流, 1s) |
|
RFI： |
参照Ontario Hydro 测试C-5047-77(150 & 450MHz, 5w发射器， |
| |
25cm 及50MHz, 15W移动式发射器，25cm) |
|
EMI： |
参照ANSI/IEEE C37.90.2电磁干扰，150MHz 10V/m |
|
静态： |
参照IEC 801-2 静电放电 |
|
应力振荡： |
参照IEC 68-2-6及IEC255-2 |
|
防尘/防湿: |
NEMA12/IP53 |
|
环境： |
IEC 68-2-38 温度/湿度周期 |
| |
|
|
工作电源 |
|
标准配置： 85-265VAC/DC通用 |
|
功耗：≤1.5W |
| |
|
环境条件 |
|
工作温度：-20℃ - +75℃ |
|
相对湿度：5% - 95% RH |
|
污染等级：2 |
|
绝缘等级：符合EN61010-1标准 | |
| |
|
|
|
|
准确度 |
|
|
|
|
参数 |
准确度 |
解析度 |
范围 |
|
电压 |
0.5% |
0.01% |
10V~500KV |
|
电流 |
0.5% |
0.01% |
0-9999A |
|
有功功率 |
0.5% |
0.1% |
-9999~9999KW |
|
无功功率 |
0.5% |
0.1% |
-9999~9999KVar |
|
视在功率 |
0.5% |
0.1% |
0~9999KVA |
|
有功电度 |
1% |
0.1Kwh |
0~99999999.9KWh |
|
无功电度 |
1% |
0.1kVarh |
0~99999999.9KVarh |
|
功率因数 |
0.5% |
0.1% |
-1.0~0~1.0 |
|
频率 |
0.01Hz |
0.01Hz |
45~65Hz |
| |
|
|
| |
|

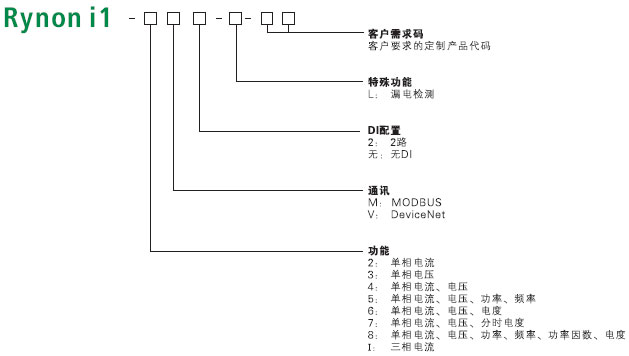

产品型号 |
|
Rynon i1系列：单相紧凑型多功能配电仪表，面板尺寸48mm×48mm，开孔尺寸45mm×45mm，2行0.36英寸LED显示，带RS485通信 |
|
型号 |
描述 |
|
Rynon i1-2M |
单相电流测量，带RS485通信 |
|
Rynon i1-2M2L |
单相电流测量，2路DI，漏电检测，带RS485通信 |
|
Rynon i1-3M |
单相电压测量，带RS485通信 |
|
Rynon i1-3M2L |
单相电压测量，2路DI，漏电检测，带RS485通信 |
|
Rynon i1-4M |
单相电流，电压测量，带RS485通信 |
|
Rynon i1-4M2L |
单相电流，电压测量，2路DI，漏电检测，带RS485通信 |
|
Rynon i1-5M |
单相电流，电压，功率，频率测量，带RS485通信 |
|
Rynon i1-5M2L |
单相电流，电压，功率，频率测量，2路DI，漏电检测，带RS485通信 |
|
Rynon i1-6M |
单相电流，电压，电能测量，带RS485通信 |
|
Rynon i1-6M2L |
单相电流，电压，电能测量，2路DI，漏电检测，带RS485通信 |
|
Rynon i1-7M |
单相电流，电压，频率，电能测量，带RS485通信 |
|
Rynon i1-7M2L |
单相电流，电压，频率，电能测量，2路DI，漏电检测，带RS485通信 |
|
Rynon i1-8M |
单相电流，电压，有功功率，无功功率，视在功率，功率因数，频率，有功电度，无功电度测量，带RS485通信 |
|
Rynon i1-8M2L |
单相电流，电压，有功功率，无功功率，视在功率，功率因数，频率，有功电度，无功电度测量，2路DI，漏电检测，带RS485通信 |
|
Rynon i1-IM |
三相电流测量，带RS486通信 | |
|
注：此表只列举了一些常用型号作为示例，因为很多特殊功能可以组合出更多的型号，敬请来电咨询，我们将根据您的需求推荐最佳型号。 |
